Для предотвращения продольного перемещения рельсовых нитей Р - 50 устанавливают пружинные противоугоны П - 50. Противоугоны П50 представляют собой скобы из заготовок различного сечения, которые устанавливают на подошвы рельсов Р50.
Согласно ТУ 32ЦП 811 - 95 противоугоны п50 могут изготавливаться в различных исполнениях, однако необходимо, чтобы их механические свойства соответствовали требованиям нормативного документа. Надлежит изготавливать противоугоны П - 50 из стали, имеющей характеристики не ниже, чем сталь 65 по ГОСТ 14959 - 79. Для повышения прочностных характеристик противоугоны подвергают термической обработке. Твердость противоугонов должна быть в пределах 286 - 448 НВ. Среднее значение статического усилия сдвига противоугона вдоль подошвы рельса должно быть не менее 800 кг.
Каждая партия противоугонов П - 50 имеет сопроводительную документацию, подтверждающую соответствие противоугонов П - 50 ТУ 32ЦП 811 - 95.
Настоящий стандарт распространяется на пружинные противоугоны к железнодорожным рельсам типов Р50, Р65 и Р75, применяемые в конструкциях верхнего строения пути (далее - противоугоны), и устанавливает технические требования к ним. Пружинный противоугон -
Элемент верхнего строения железнодорожного пути, предназначенный для предотвращения продольного смещения рельса, устанавливающийся на его подошве.
Противоугоны классифицируют по типам:
- противоугоны для железнодорожного пути на деревянных шпалах;
- противоугоны для железнодорожного пути на мостах.
Поперечное сечение противоугона должно быть не менее 22,0x22,0 мм, нормальной точности по
ГОСТ 103. Противоугоны должны обладать твердостью от 352 до 448 НВ (38 - 47 HRC) по
ГОСТ 9012.

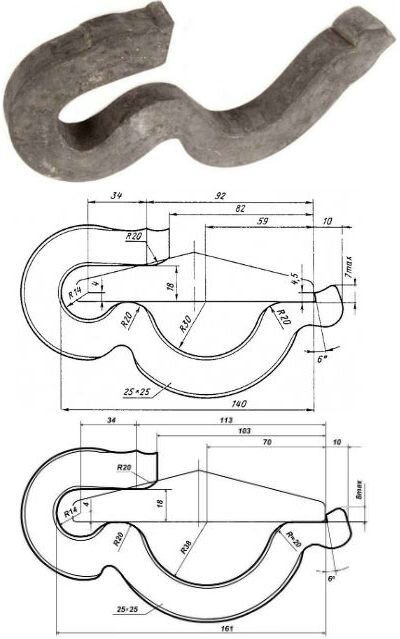

Конструкция и размеры пружинных противоугонов для железнодорожного пути на деревянных шпалах показаны на рисунках 1 и 2 и должны соответствовать размерам, указанным в таблице 1. Остальные размеры обеспечивают формообразующим инструментом.
На каждом противоугоне должна быть нанесена маркировка, содержащая год изготовления (последние две цифры), а также обозначение предприятия - изготовителя противоугона.
