    Стрелочные переводы Р50 1/11 проект 2497 резерв Обновлено Просмотров: всего 82
    • Цена: 520000 руб.
    • ООО ЛитСтройКом
      Показать телефон
      Товар № 6990 на сайте ЖДБЗ.ру

    Стрелочный перевод типа Р50 марки 1/11.

    Предназначен для перевода подвижного состава с одного пути на другой. Стрелочный перевод Р50 является одним из ходовых устройств, реализующих объединение железных путей.

    Крестовина с уменьшенной врезкой, что позволяет исключить выкрашивание металла в зоне сопряжения усовика и сердечника.

    Остряки и рамные рельсы закалены ТВЧ.

    Стрелочный перевод Р50 - Виды:

    Перекрестные (одиночный и двойной) – размещаются в области, где два пути пересекаются под углом.
    Двойные (симметричные и несимметричные) - две вплотную прилегающие стрелки и один путь расходится на три.
    Срабатывающая стрелка.
    Одиночный стрелочный перевод (симметричный, несимметричный и обыкновенный) - один путь разветвляется на два.

    Широкую эксплуатацию приобрели одиночные стрелочные переводы. В частных случаях используют стрелочные и двойные типы.

    Стрелочный перевод Р50 – Структура:

    Изолирующий стык с полимер композитными накладками.
    Сборная крестовина из литого сердечника и рельсовых усовиков.
    Поворотные остряки.
    Независимый контррельс.
    Приварные подушки-прокладки.
    Литые прокладки в переводной зоне.
    Костыльное скрепление в переводной зоне.

    Стрелочный перевод Р50- Применение:

    Горочные пути сортировочных станций.
    Грузопассажирские поезда.
    Приемоотправочные пути формирования составов на горках жд станций.
    Промышленные предприятия.

    Данные устройства характеризуются маркой крестовины.
    За счет крестовины колеса состава проходят в областях, где рельсовая нить одного пути пересекается с нитью другого.
    Марка крестовины представляет дробное выражение, числитель характеризует значение ширины сердечника, а знаменатель длину сердечника.

    Скорость движения поездов по прямому пути, где установлен стрелочный перевод Р50 1/9 и Р50 1/11, должна быть не больше 100 и 120 км/ч, по боковому- до 40 км/ч.

    Возможны различные варианты укомплектовки. Есть детали, которые доставляются по индивидуально составленном запросе клиента.

    Технические характеристики:

    Вид стрелочного перевода

    Ширина колеи, мм

    Полная длина, мм

    Радиус бокового пути, мм

    Максимальная статическая нагрузка на рельс, кН

    Максимальная скорость движения, км/ч

            По прямому пути

            По боковому пути

    Нормативный ресурс до снятия, млн. т

            Стрелки

            Крестовины

    Максимальная длина отгрузочного места, мм

    Максимальная масса отгрузочного места, т

    Масса (без брусьев), т  не более

    обыкновенный

    1520

    33525

    297259

    245


    120

    40


    250

    70

    12500

    1,8

    12,0

    Комплект поставки

    Рельс рамный прямой с остряком кривым, шт.

    Рельс рамный кривой с остряком прямым, шт.

    Крестовина, шт.

    Рельс крестовины с контррельсом, шт.

    Рельсы длиной, мм:

    7619

    8428

    8517

    10105

    10159

    Накладка 1р50 гост 19128 - 73, шт.

    Подкладка сд50 гост 12135 - 75, шт.

    Пакет подкладок к переводу, шт.

    Ящик с деталями стрелочного перевода, шт.

    1

    1

    1

    2


    2

    1

    1

    1

    1

    20

    128

    1

    1

    В комплект поставки не включены:

    Стык изолирующий ОП480, комплект

    Гарнитура электропривода 16738 - 00 - 00, комплект

    Электропривод СП - 6, комплект

    Шуруп путевой 24х170 ГОСТ 809 - 71, шт.

    Костыль 1. 165 гост 5812 - 82, шт.

    Брусья деревянные, комплект

    2*

    1

    1

    388

    756

    1

    * Возможна поставка по отдельному заказу.

    Форма отгрузки

    В полувагоне от 1 до 5 комплектов.pic_81e6944405faa1f0908d2a270f14a87e_1920x9000_1.jpg

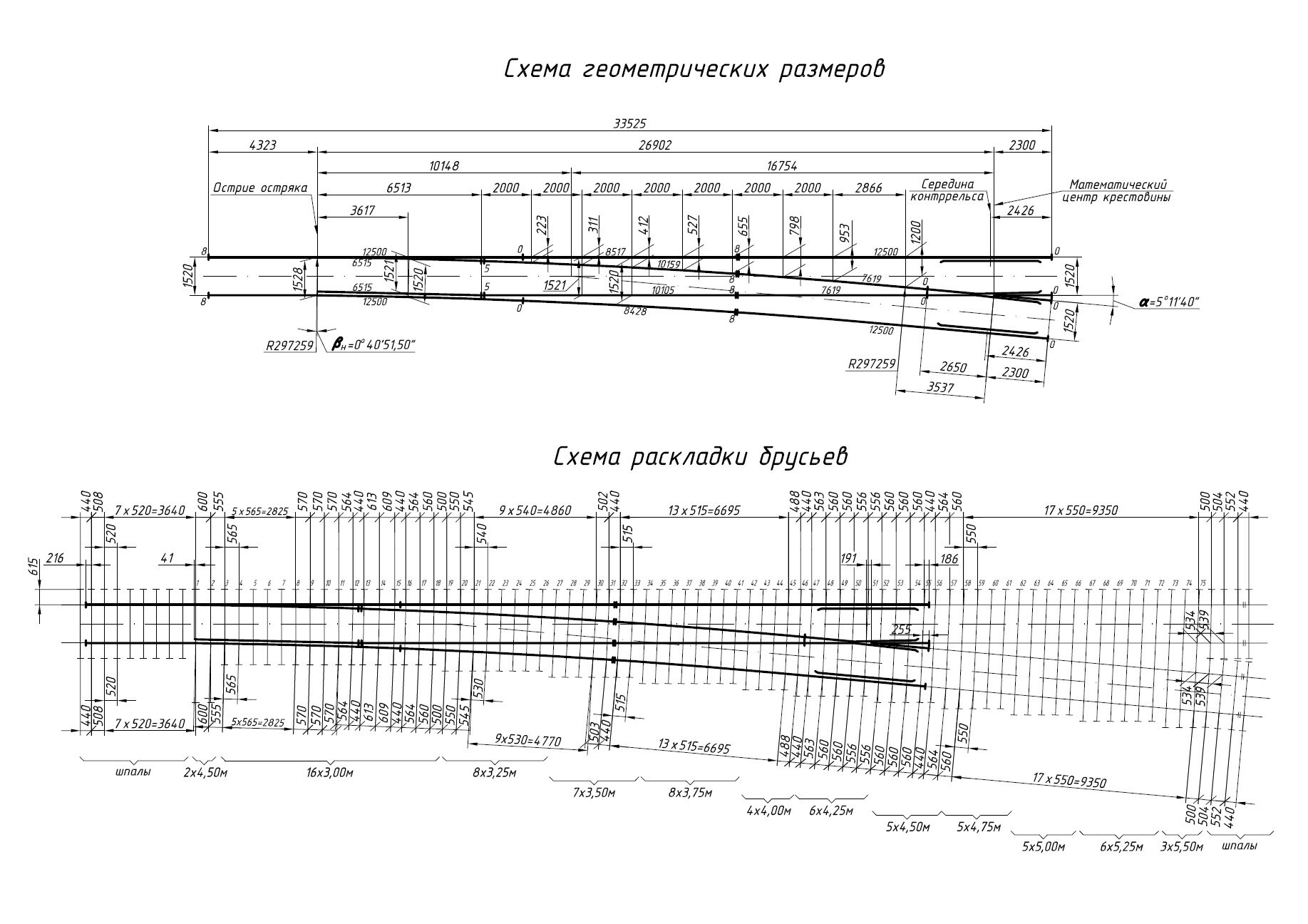

    Стрелочные переводы Р50 1/11 проект 2497 резерв купить на ЖДБЗ.ру - фотография № 1Стрелочные переводы Р50 1/11 проект 2497 резерв купить на ЖДБЗ.ру - фотография № 2Стрелочные переводы Р50 1/11 проект 2497 резерв купить на ЖДБЗ.ру - фотография № 3
