Стрелочный перевод проект 2768(аналог 1740) 1/11 Р65 правый новый 2004г с жб брусом 2768
Телефон: +79302200306 - ООО ЛитСтройКом
Товар №6999 на сайте ЖДБЗ.ру
Написать в WhatsApp

Товар № 6999 на сайте ЖДБЗ.ру

Технические характеристики:

Характеристика	Значение
Масса (без брусьев) не более	15,5 т
Единица измерения	комплект (подробная опись комплектации стрелочного перевода указана ниже в специальном разделе)
Размер (д / ш / в)	3336,3 см х 152 см
Ширина колеи стрелочного перевода Р - 65 1/11 пр 2768 (1740)	152 см
Полная длина стрелочного перевода	3336,3 см
Радиус бокового пути стрелки стрелочного перевода	30000 см
Максимальная статическая нагрузка на рельс,	245 кН
Максимальная скорость движения по прямому пути стрелочного перевода	140 км/ч
Максимальная скорость движения по боковому пути стрелочного перевода	50 км/ч
Нормативный ресурс до снятия стрелки	320 млн. т.
Нормативный ресурс до снятия крестовины	90 млн. т.
Максимальная масса отгрузочного места стрелочного перевода	2. 2 т
Максимальная длина отгрузочного места стрелочного перевода	1250 см
Материал железобетонного стрелочного перевода Р - 65 1/11 пр. 2768	железобетон, сталь
Вид стрелочного перевода	обыкновенный
Тип стрелочного перевода	Р - 65 марка 1/11, проект 2768 (1740)

Область применения

Стрелочные переводы Р - 65 марка 1/11 проект 2768, устанавливаемые на железобетонные брусья, применяются на приемоотправочных путях, сортировочных станциях, где имеются горочные пути. Основная функция, которая возложена на стрелки типа Р65 марка 1/11 проект 2768 - это перевод подвижного состава с одного пути на другой. Данные тип стрелочного перевода может применяться на кривых участках железнодорожных путей.

Конструкция стрелочного перевода типа Р - 54 марки 1/11 была спроектирована с целью повышения рабочих параметров другого серийного стрелочного перевода пр. 2433.

Комплектация:

Прямой рамный рельс с кривым остряком - 1 штука.
Кривой рамный рельс с прямым остряком - 1 штука.
Крестовина для стрелочного перевода - 1 штука.
Усовик (рельс крестовины) с контррельсом - 2 штуки.
Рельс длиной 706,9 см - 2 штуки.
Рельс длиной 835,5 см - 1 штука.
Рельс длиной 971,6 см - 1 штука.
Рельс длиной 826,5 см - 1 штука.
Рельс длиной 976,8 см - 1 штука.
Ж/д накладка 1Р65 ГОСТ 8193 - 73 - 20 штук.
Набор ж/д подкладок к стрелочному переводу - 1 штука.
Комплект деталей стрелочного перевода - 1 штука.
Набор прокладкок амортизационных - 2 штуки

Описание

Стрелочный перевод тип Р - 65 марка 1/11 проект 2768 (1740) на железобетонных брусьях.

Стрелочный перевод тип р65 марка 1/11 на железобетонных брусья, проекта 2768, аналог проекта 1740, представленный в каталоге компании «Техмет» может эксплуатироваться на путях к сортировочных, приёмоотправочным станциям, на которых присутствуют горочные пути. Как и любые стрелки, стрелочные переводы Р65 марка 1/11 служат для организации операции по перевода подвижного железнодорожного состава с одного пути на другой путь, так же не стоит исключать возможности их применения на кривых участках железнодорожного полотна дороги. Стрелочный перевод Р65 марка 1/11, проект 2768 укладываются на железобетонные брусья. В комплектацию Стрелочного перевода Р65 марка 1/11, проект 2768 входит контррельс, рамные рельсы, сборная крестовина и остряки. Стрелочные переводы Р65 марки 1/11 так же стоит учитывать переводы проекта 2768 взаимозаменяемы со стрелочными переводами проектом 1740. Предоставляемые нами стрелочные переводы Р65 марки 1/11 задействуют корневой узел усиленной конструкции. Так же одной из особенностей крестовины данного стрелочного перевода Р65 марки 1/11 проекта 2768 является улучшенное сопряжение рельсовой и литой частей, а так же контррельс некоим образом не связан с путевым рельсом, а подкладки имеют высокие реборды.

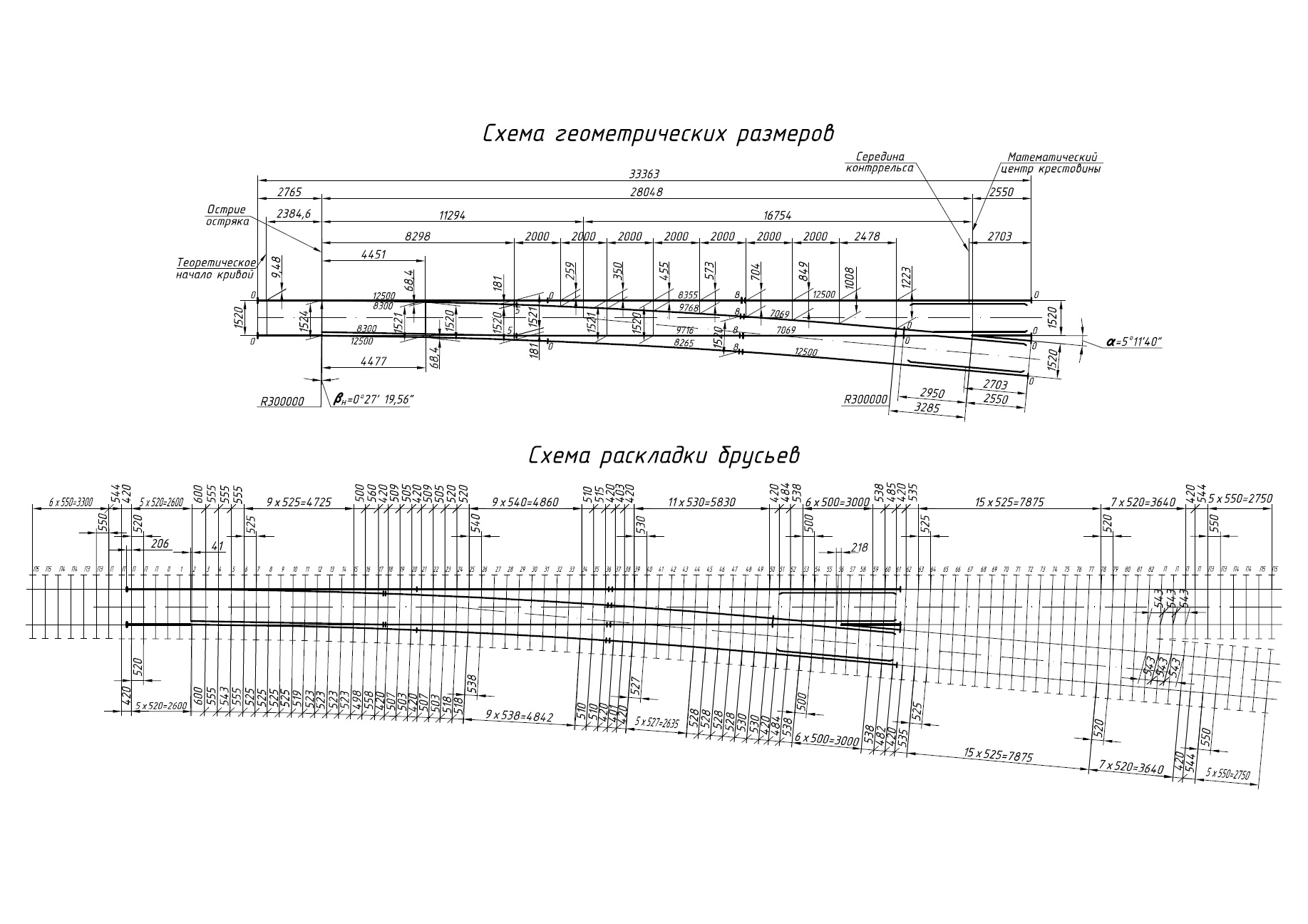

Чертёж / схема

чертёж стрелочного перевода тип Р65 марка 1 - 11 проект 2768
