    Стрелочные переводы Р50 1/6 проект 2212 резерв Обновлено Просмотров: всего 163
    • Цена: 590000 руб.
    • ООО ЛитСтройКом
      Показать телефон
      Товар № 6991 на сайте ЖДБЗ.ру

    Стрелочный перевод проекта 2212. 00. 000 предназначен для соединения и разветвления приемо-отправочных путей на железнодорожных линиях.

    Стрелочный перевод типа Р - 50 марки 1/6

    • Крестовина сборная – литой сердечник соединён с рельсовыми усовиками.
    • Остряки и рамные рельсы закалены на ТВЧ.

    Стрелочный перевод Р50 - Виды:

    Перекрестные (одиночный и двойной) – размещаются в области, где два пути пересекаются под углом.
    Двойные (симметричные и несимметричные) - две вплотную прилегающие стрелки и один путь расходится на три.
    Срабатывающая стрелка.
    Одиночный стрелочный перевод (симметричный, несимметричный и обыкновенный) - один путь разветвляется на два.

    Широкую эксплуатацию приобрели одиночные стрелочные переводы. В частных случаях используют стрелочные и двойные типы.

    Стрелочный перевод Р50 – Структура:

    Изолирующий стык с полимер композитными накладками.
    Сборная крестовина из литого сердечника и рельсовых усовиков.
    Поворотные остряки.
    Независимый контррельс.
    Приварные подушки-прокладки.
    Литые прокладки в переводной зоне.
    Костыльное скрепление в переводной зоне.

    Стрелочный перевод Р50- Применение:

    Горочные пути сортировочных станций.
    Грузопассажирские поезда.
    Приемоотправочные пути формирования составов на горках жд станций.
    Промышленные предприятия.

    Данные устройства характеризуются маркой крестовины.
    За счет крестовины колеса состава проходят в областях, где рельсовая нить одного пути пересекается с нитью другого.
    Марка крестовины представляет дробное выражение, числитель характеризует значение ширины сердечника, а знаменатель длину сердечника.

    Технические характеристики

    Вид стрелочного перевода симметричный
    Ширина колей, мм 1520
    Полная длина, мм 20534
    Радиус бокового пути, мм 276000 с переходом на 200000
    Максимальная статическая нагрузка на рельс, кН 245
    Максимальная скорость движения, км/ч 40
    Нормативный ресурс до снятия стрелочного перевода, млн. т
    стрелки 250
    крестовины 70
    Максимальная длина отгрузочного места, мм 12500
    Максимальная масса отгрузочного места, т 1,6
    Масса (без брусьев), т  не более 7,5

    Комплект поставки

    Рельс рамный с остряком, шт 2
    Крестовина, шт. 1
    Рельс крестовины с контррельсом, шт. 2
    Рельсы длиной, мм:
    4415 2
    4680 2
    Накладка 1Р - 50 ГОСТ 19128 - 73, шт. 16
    Подкладка СД - 50 ГОСТ 12135 - 75, шт. 74
    Пакет подкладок к стрелочному переводу, шт. 1
    Ящик с деталями стрелочного перевода, шт. 1

    В комплект поставки не включены

    Стык изолирующий ОП 480, шт. 2*
    Гарнитура электропривода 16756 - 00 - 00, комплект 1
    Электропривод СП - 6, шт. 2
    Шуруп путевой 24×170 ГОСТ 809 - 71, шт. 262
    Костыль 1. 165 ГОСТ 5812 - 82 шт. 406
    Брусья деревянные, комплект 1
    * Возможна поставка по отдельному заказу.

    Форма отгрузки
    Железнодорожным транспортом в полувагоне от 1 до 5 комплектов.



    Код товара
    р50, 1/6, проект 2212
    Производитель
    Россиянка
    Страна производства
    Россия
    Тип
    двойные
    Комплектация
    соединительные пути
    Стрелочный перевод
    1/6 р50 комплект

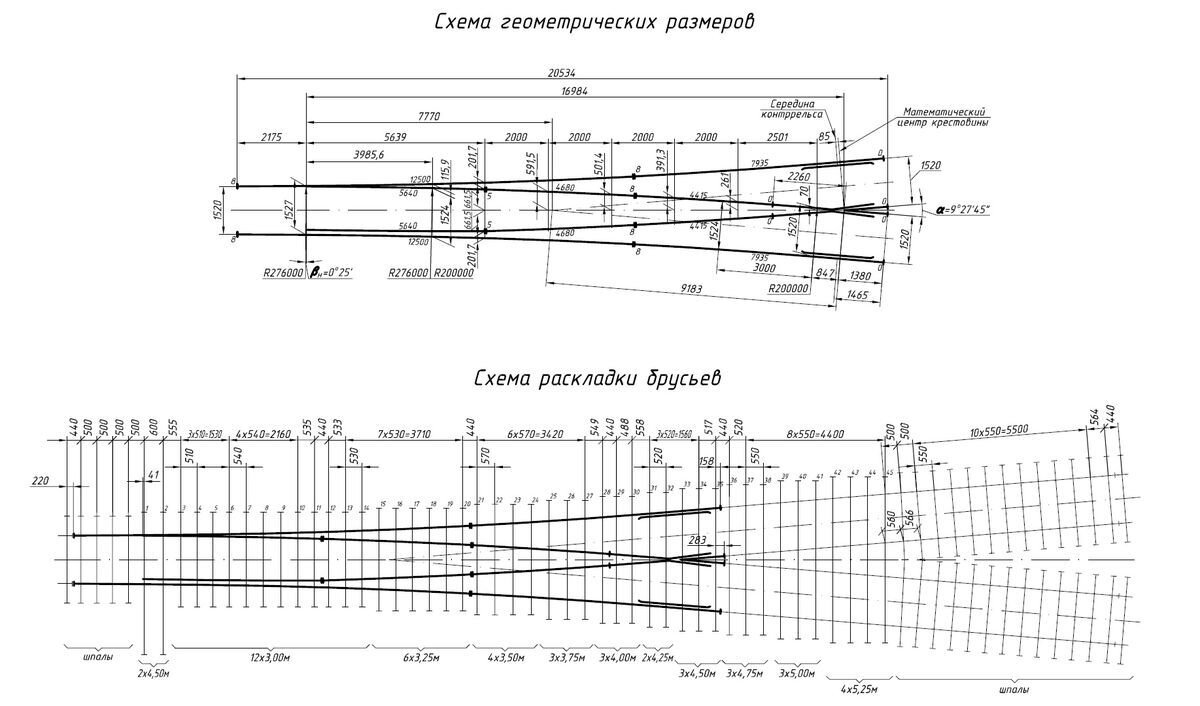

    Стрелочные переводы Р50 1/6 проект 2212 резерв купить на ЖДБЗ.ру - фотография № 1Стрелочные переводы Р50 1/6 проект 2212 резерв купить на ЖДБЗ.ру - фотография № 2Стрелочные переводы Р50 1/6 проект 2212 резерв купить на ЖДБЗ.ру - фотография № 3
