Балка надрессорная 100.00.010-4 сб, цена 170000 руб.

  1. Все товары в Нижегородской области
  2. Все товары в Нижнем Новгороде
  3. Прочие запчасти к ж/д транспорту в Нижнем Новгороде
  4. товар № 5665
Город или регион
    Сохранить
    Поиск
    Балка надрессорная 100.00.010-4 сб Обновлено Просмотров: всего 85
    • Цена: 170000 руб.
    • ООО ЛитСтройКом
      Показать телефон
      Товар № 5665 на сайте ЖДБЗ.ру

    Балка надрессорная
    – один из основных элементов  ходовой части грузовых вагонов. Балка соединяет между собой
    боковые рамы двухосной
    тележки и служит опорой для кузова вагона.

    Во времена СССР в конструкции большинства грузовых вагонов использовалась ходовая часть на  основе тележек модели 18 - 100 (по чертежу 100. 00. 000 - 0СБ), которая и в настоящее время остается самой распространенной тележкой на колее 1520 (данная тележка при доработке может применяться на колее 1435). В конструкции данных тележек  применяются балки надрессорные  изготовленные по конструкторской документации АО "НПК "Уралвагонзавод" и имеют чертеж 100. 00. 010 - 4СБ, которые изготавливаются ранее по ОСТ 32. 183 - 2011, сейчас по ГОСТ 32400 - 2013 методом литья из стали марок 20ГФЛ, 20 ГЛ,  20ГТЛ, 20 ХГНФТЛ.
    Аналогами данного чертежа являются балки:
    - 2128 - 07. 10. 00. 001
    - 9896 - 10. 10. 00. 001
    - ЧЛЗ - 100. 00. 001 - 6

    Балка надрессорная 2

    Все они представляют из себя полые балки
    размером 2590х480х480мм и весом около 520 - 560 кг.

    Балка надрессорная не испытывает столь значительных нагрузок, как
    боковая рама, поэтому выход из строя вагона по причине излома балки надрессорной случается достаточно редко. Однако деталь является ответственной и проходит сплошной неразрушающий контроль дефектоскопом, приемку ОТК завода-изготовителя и центром технического аудита (ЦТА)-старое название, сейчас Инспекторским центром Приемки Вагонов и Комплектующих (ИЦПВК) ОАО «РЖД».

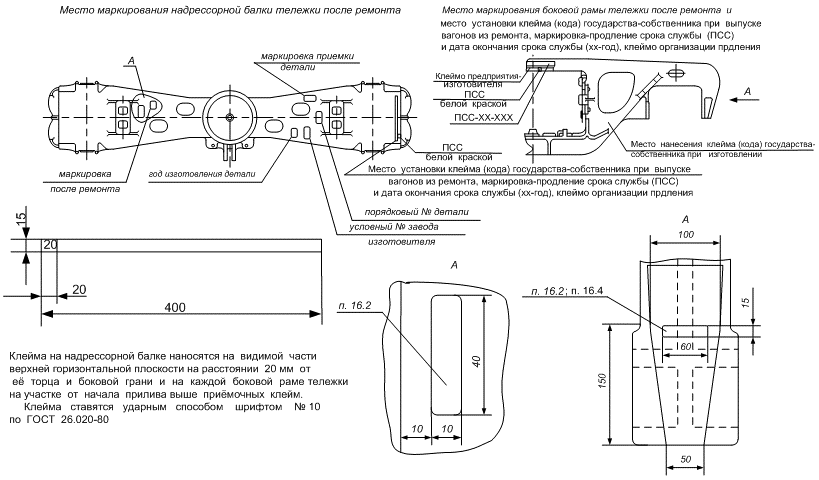

    На рамах боковых и балках надрессорных  должна быть нанесена следующая знаки маркировка:

    -номер, либо товарный знак завода-изготовителя;

    -год изготовления (две последние цифры);

    -номер изделия, присвоенный заводом-изготовителем;

    -марка стали (условное обозначение);

    Обязательно нанесение следующих клейм:

    - клеймо серп и молот

    - ОТК завода-изготовителя;

    - клеймо сварщика (при исправления дефектов рам и балок сваркой);

    - клеймо ключ и молот

    - инспекции ЦТА ОАО «РЖД» РФ.

    Балка надрессорная клеймо
    Так же в состав
    двухосной тележки входят такие компоненты, как:

    Скользун (2 шт.) - устанавливаются непосредственно на балку надрессорную

    Шкворень (1 шт.) - для соединения балки с кузовом
    Рама боковая (2шт) - основной элемент тележки
    Колесные пары (2шт) (ось,
    цельнокатаные колеса,
    буксовый узел)
    Тормозная система (Триангель,
    подвеска триангеля,
    тормозной башмак, тормозные колодки)

    Различные РТИ

    Условия оплаты: по факту загрузки.

    Сроки и условия отгрузки: 2 рабочих дня

    · Собственные склады

    · Работаем на рынке материалов верхнего строения пути более 10 лет

    · В нашей команде квалифицированные специалисты

    · Доставка по всей России и странам СНГ

    График работы: пн-пт

    ШИРОКИЙ АССОРТИМЕНТ МАТЕРИАЛОВ ВСП новые и

    ЗВОНИТЕ! ВСЕГДА РАДЫ ПОМОЧЬ.

    Балка надрессорная 100.00.010-4 сб купить на ЖДБЗ.ру - фотография № 1Балка надрессорная 100.00.010-4 сб купить на ЖДБЗ.ру - фотография № 2Балка надрессорная 100.00.010-4 сб купить на ЖДБЗ.ру - фотография № 3
