Боковая рама тележки грузового вагона 2018-2019гг ГОСТ 32400-2013
Телефон: +79302200306 - ООО ЛитСтройКом
Товар №5795 на сайте ЖДБЗ.ру
Написать в WhatsApp

Товар № 5795 на сайте ЖДБЗ.ру

Рама боковая – базовая часть тележки грузового железнодорожного вагона. Она объединяет в единую систему надрессорную балку, рессорное подвешивание, колесные пары с буксовыми узлами и навесное тормозное оборудование.

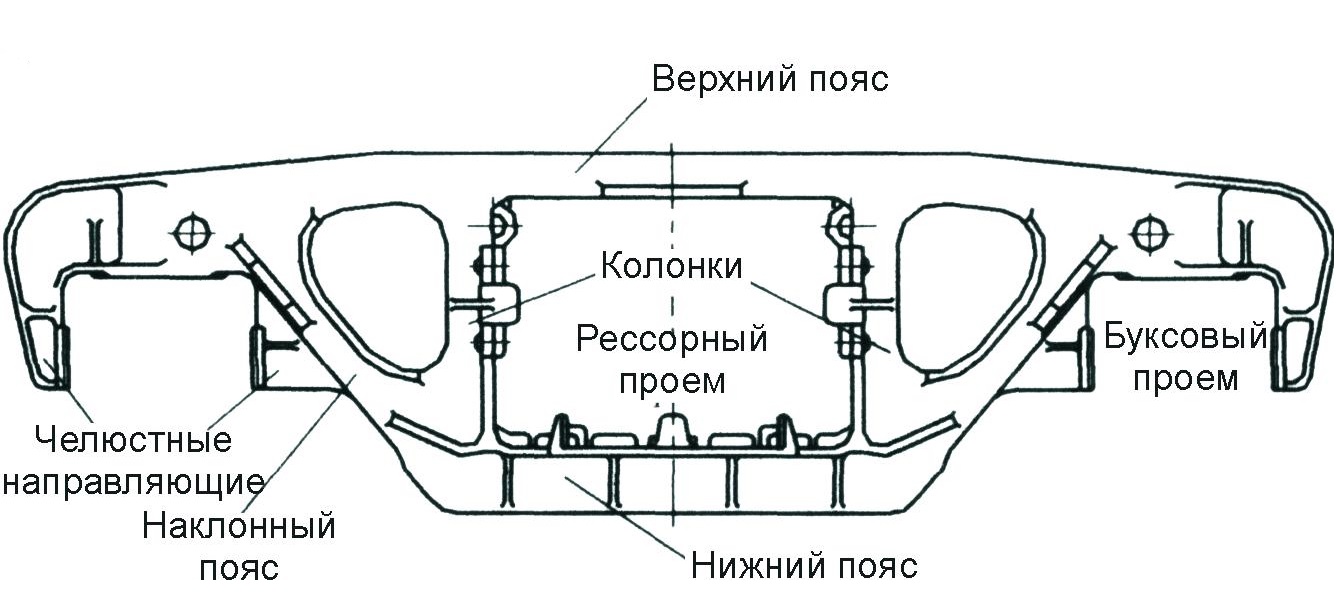

Конструкция рамы образована колонками, горизонтальным и наклонным поясами. В средней части рамы расположен проем для размещения рессорного комплекта, а по концам – буксовые проемы. При сборке тележек подбор боковых рам осуществляется по числу цилиндрических выступов (шишек) на наклонном поясе.

Габаритные размеры - 2413х654х620 мм
Масса в сборке - 404. 5 кг

Рама боковая освид.:
27лет и старше 1977 - 1989г 23000
22 - 26 лет, (1990 - 1994) 29000
17 - 21 лет, (1995 - 1999) 31000
12 - 16 лет, (2000 - 2004) 38500
7 - 11 лет, (2005 - 2009) 42500
1 - 6 лет, (2010 - 2015) 45000

Боковая рама изготавливается методом литья из стали марок 20ГФЛ или 20ГЛ. Подвергаясь дополнительной механической обработке, она приобретает прочную и надежную конструкцию, способную выдерживать большие нагрузки.

Отливка.
Материал: сталь 20ГФЛ или 20ГЛ.
Чертеж отливки 100. 00. 002 - 2.
Поставка заказчику осуществляется после механической обработки и в комплектации по чертежам 100. 00. 020 - 3СБ или 100. 00. 020 - 4СБ.
Основная деталь тележки грузового вагона.
Передает нагрузки на оси тележки через буксы.
Рама имеет пояса и колонки, которые в середине образуют проем для центрального рессорного подвешивания, а по концам – буксовые проемы.
Сечения наклонных поясов вертикальных колонок корытообразной формы.
Горизонтальный участок нижнего пояса имеет замкнутое коробчатое сечение.
При сборке тележки подбирают боковые рамы так, чтобы они имели одинаковое число шишек.
