    Клин ханина фрикционный м1698.00.003 сч35 ТУ3183-234-01124323-2007 Обновлено Просмотров: всего 102
    • Цена: 999 руб.
    • ООО ЛитСтройКом
      Показать телефон
      Товар № 5776 на сайте ЖДБЗ.ру

    Клин фрикционный М1698. 00. 003

    Клин фрикционный или клин «Ханина» (черт. № М1698. 00. 002 СЧ - 25 и М1698. 00. 003 СЧ - 35,) относится кизносостойким элементам по проекту модернизации грузовых вагонов M l698 ПКБ ЦВ. Изготавливается из серого чугуна по ТУ3183 - 234 - 01124323 - 2007, имеет полый корпус; термо и мех обработка при изготовлении не требуется.

    Устанавливается в проем между вертикальной поверхностью рессорного проема и наклонной поверхностью боковой рамы тележки грузового вагона. В конструкции тележки грузового вагона исполняет роль подвижного соединения между балкой надрессорной и рамой боковой.

    При закупке партии от 1000 шт., оптовая скидка.

    Технические характеристики М1698. 00. 003

    Материал

    СЧ 35

    Номер чертежа

    М 1698. 00. 003

    Он считается одним из значимых элементов в узле гашения колебаний. От качества работы клина зависит длительность безремонтного пробега подвижного состава, а в нынешней сложной отраслевой и экономической ситуациях минимизация издержек, отсутствие простоя и отцепов – является наиболее актуальным вопросом.

    Клин устанавливается между надрессорной балкой и фрикционной планкой, снизу имеет кольцевой выступ предотвращающий его горизонтальное движение относительно его посадочного места - пружины на которой он установлен.
    Износ клина Ханина приходится на вертикальную поверхность соприкасающуюся с износостойкой планкой и наклонную поверхность контактирующую с надрессорной балкой в связи с чем меняется его положение - клин поднимается, что приводит к тому, что опорные плоскости оказываются выше опорных поверхностей балки
    В конструкции двухосной тележки клину, при взаимодействии с надрессорной балкой, износостойкой планкой боковой рамы и пружиной отведена одна из важнейших ролей - предотвращения раскачивания кузова железнодорожного вагона и гашение колебаний при движении.
    Суть работы заключается в том, что при нагрузке на пружину в гасителе колебаний возникает трение и происходит амортизация боковых вибраций балки.

    Помимо чугунного также используется стальной клин черт. 100. 30. 001 - 1
    Вес клина фрикционного: 16 Кг

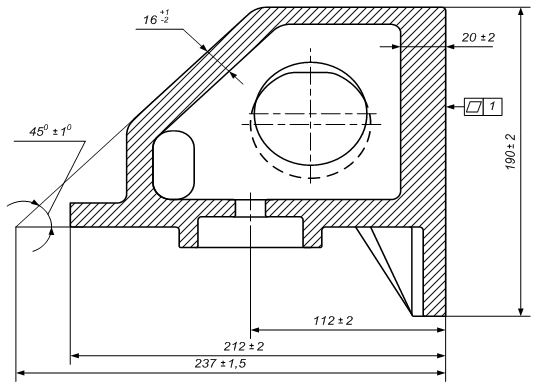

    Габаритные размеры клина фрикционного: 237*190*178 мм

    Норма отгрузки:
    Автотранспортом: 1 350 шт.
    Вагоном: 4 050 шт.


    Клин ханина фрикционный м1698.00.003 сч35 ТУ3183-234-01124323-2007 купить на ЖДБЗ.ру - фотография № 1Клин ханина фрикционный м1698.00.003 сч35 ТУ3183-234-01124323-2007 купить на ЖДБЗ.ру - фотография № 2Клин ханина фрикционный м1698.00.003 сч35 ТУ3183-234-01124323-2007 купить на ЖДБЗ.ру - фотография № 3
