Ось чистовая вагонная: рсу 1ш-ос-в-2-гост 33200-2014-а. 1-1711.10.001
Телефон: +79302200306 - ООО ЛитСтройКом
Товар №5664 на сайте ЖДБЗ.ру
Написать в WhatsApp

Товар № 5664 на сайте ЖДБЗ.ру

- Ось вагонная ру1ш чистовая гост 33200 - 2014 по 70000р/шт при заказе от 10 до 50шт

- Ось вагонная ру1ш чистовая гост 33200 - 2014 по 67500р/шт при заказе от 50шт

Чистовая ось: Ось, прошедшая окончательную механическую обработку, подвергнутая упрочнению поверхности накатыванием роликами и прошедшая неразрушающий контроль.

Ось чистовая вагонная - элемент колесной пары подвижного состава, представляющий собой цельную деталь круглого поперечного сечения, имеющую разные диаметры по длине в зависимости от частей и усилий, возникающих в них.

Основные характеристики

Тип оси	РУ1Ш (вагонная)
Тип вагона	грузовой
Максимальная расчетная осевая нагрузка, т	23,5
Ширина колеи	1520
Конструкционная скорость подвижного состава, км/ч	120
Класс точности изготовления	2
Масса, кг	402
Номер чертежа	100. 40. 102

Чистовые оси могут быть сплошными и полыми. Для обеспечения плавного захода оси в ступицу колеса при запрессовке наружный конец подступичной части чистовой оси должен иметь заходный конус длиной от 7 до 15 мм с разностью наибольшего и наименьшего диаметров не более 2 мм. Заходный конус должен быть выполнен до упрочнения накатыванием роликами.
Допускается изготовление заходного конуса после накатывания с последующим сглаживанием роликом. Параметр шероховатости поверхности Ra на переходе от конусной части оси к цилиндрической части не должен превышать 1,25 мкм. Для обеспечения плавного захода оси в ступицу колеса при запрессовке наружный конец подступичной части чистовой оси должен иметь заходный конус длиной от 7 до 15 мм с разностью наибольшего и наименьшего диаметров не более 2 мм. Заходный конус должен быть выполнен до упрочнения накатыванием роликами.
Допуск профиля продольного сечения чистовых осей относится ко всей длине поверхности шейки, предподступичной и подступичной частей. При наличии конусообразности предподступичной и подступичной частей оси больший диаметр должен находиться со стороны, ближайшей к середине оси.

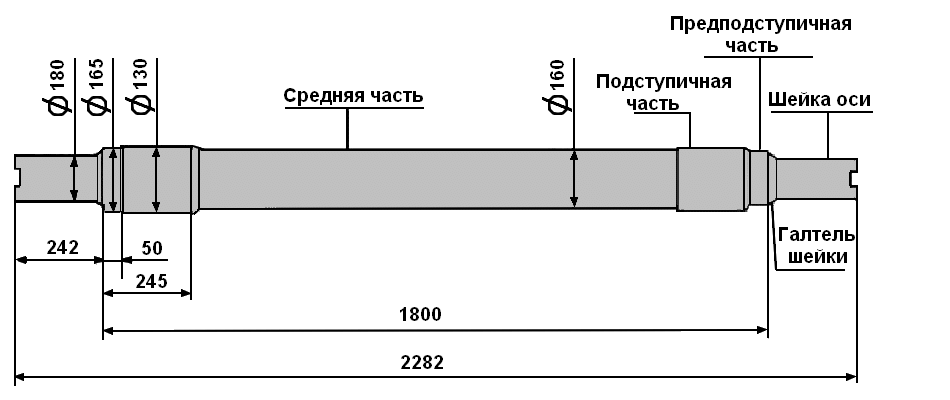

Схема и пример условного обозначения чистовых осей:

Пример условного обозначения оси типа РУ1Ш, из стали марки ОС, категории уровня загрязненности стали неметаллическими включениями В, класса точности изготовления 2, изготовленной по ГОСТ 31334 и по чертежу: ось РУ1Ш - ОС - В - 2 - ГОСТ 31334 - номер чертежа.
