Рама боковая 100.00.020-4сб, цена 130000 руб.

  1. Все товары в Нижегородской области
  2. Все товары в Нижнем Новгороде
  3. Прочие запчасти к ж/д транспорту в Нижнем Новгороде
  4. товар № 5849
Город или регион
    Сохранить
    Поиск
    Рама боковая 100.00.020-4сб Обновлено Просмотров: всего 46
    • Цена: 130000 руб.
    • ООО ЛитСтройКом
      Показать телефон
      Товар № 5849 на сайте ЖДБЗ.ру

    - Рама боковая 100. 00. 020 - 4сб  по 122000 р/шт при заказе от 40 шт

    - Рама боковая 100. 00. 020 - 4сб  от 130000 р/шт при заказе до 40 шт

    Рама боковая – базовая часть тележки грузового железнодорожного вагона. Она объединяет в единую систему надрессорную балку, рессорное подвешивание, колесные пары с буксовыми узлами и навесное тормозное оборудование.

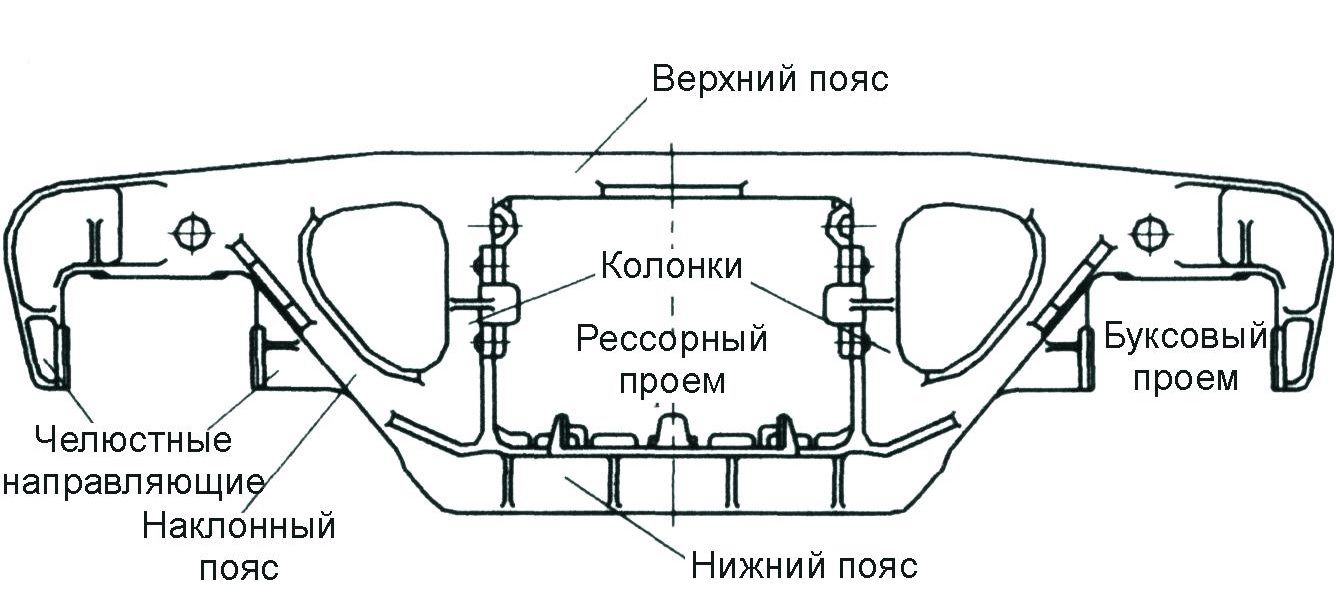

    Конструкция рамы образована колонками, горизонтальным и наклонным поясами. В средней части рамы расположен проем для размещения рессорного комплекта, а по концам – буксовые проемы. При сборке тележек подбор боковых рам осуществляется по числу цилиндрических выступов (шишек) на наклонном поясе.

    Габаритные размеры - 2413х654х620 мм
    Масса в сборке - 404. 5 кг

    Рама боковая освид.:
    27лет и старше 1977 - 1989г 23000
    22 - 26 лет, (1990 - 1994) 29000
    17 - 21 лет, (1995 - 1999) 31000
    12 - 16 лет, (2000 - 2004) 38500
    7 - 11 лет, (2005 - 2009) 42500
    1 - 6 лет, (2010 - 2015) 45000

    Боковая рама изготавливается методом литья из стали марок 20ГФЛ или 20ГЛ. Подвергаясь дополнительной механической обработке, она приобретает прочную и надежную конструкцию, способную выдерживать большие нагрузки.

    • Отливка.
    • Материал: сталь 20ГФЛ или 20ГЛ.
    • Чертеж отливки 100. 00. 002 - 2.
    • Поставка заказчику осуществляется после механической обработки и в комплектации по чертежам 100. 00. 020 - 3СБ или 100. 00. 020 - 4СБ.
    • Основная деталь тележки грузового вагона.
    • Передает нагрузки на оси тележки через буксы.

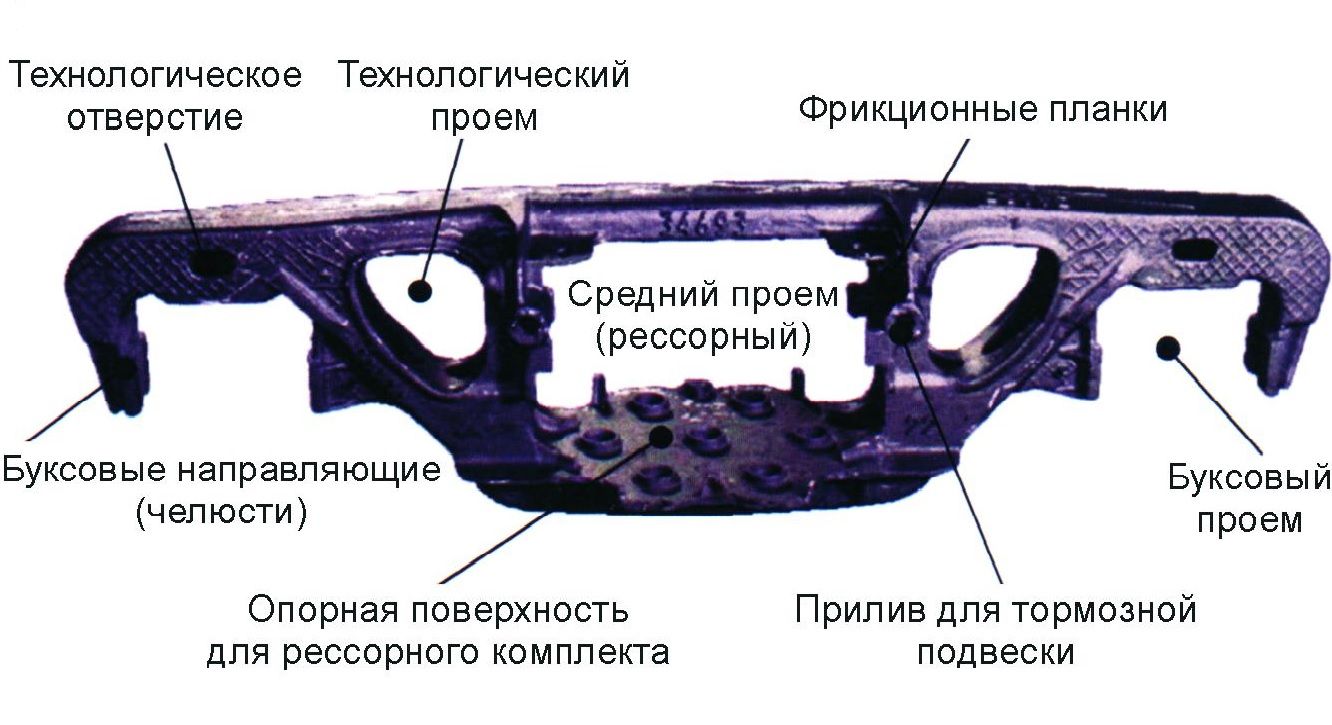

    • Рама имеет пояса и колонки, которые в середине образуют проем для центрального рессорного подвешивания, а по концам – буксовые проемы.
    • Сечения наклонных поясов вертикальных колонок корытообразной формы.
    • Горизонтальный участок нижнего пояса имеет замкнутое коробчатое сечение.
    • При сборке тележки подбирают боковые рамы так, чтобы они имели одинаковое число шишек.
    611_original.jpg 612_original.jpg
    Рама боковая 100.00.020-4сб купить на ЖДБЗ.ру - фотография № 1Рама боковая 100.00.020-4сб купить на ЖДБЗ.ру - фотография № 2Рама боковая 100.00.020-4сб купить на ЖДБЗ.ру - фотография № 3
