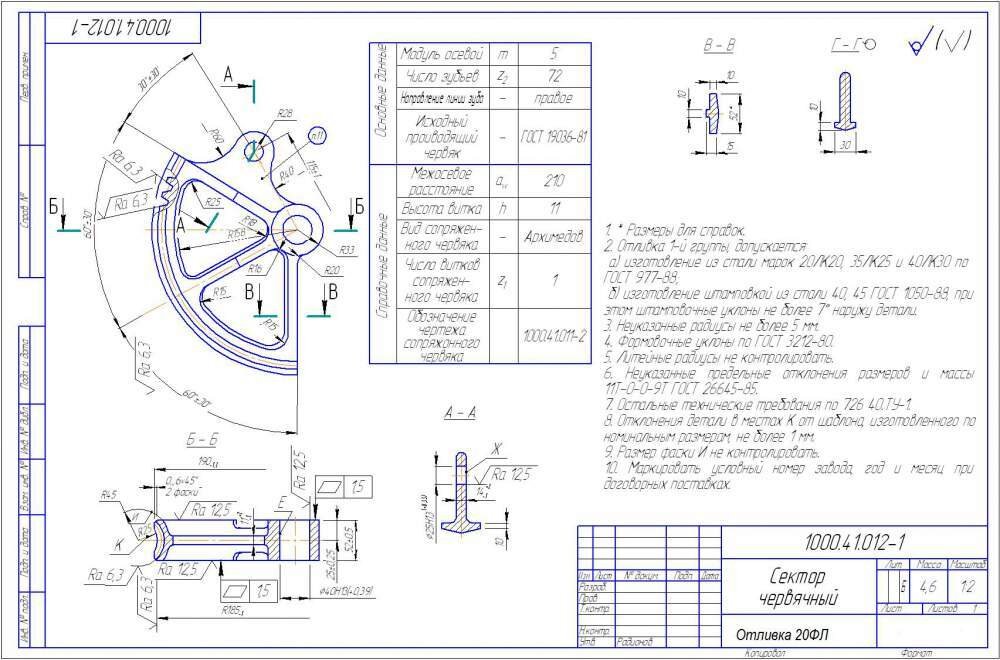

Сектор червячный 1366.00.014-ТС, цена 4200 руб.
Город или регион
- Цена: 4200 руб.
-
ООО ЛитСтройКом
Показать телефон
Проверка на автоматические запросы
5 сек...Товар № 6108 на сайте ЖДБЗ.ру
Данный червячный сектор является элементом стояночного тормоза. Он передает силу крутящего момента на основные тормозные колодки.
Ручной или стояночный тормоз грузового вагона служит для надежной фиксации подвижного состава (полувагоны, цистерны, платформы, хопперы, думпкары) в местах погрузки/выгрузки, на уклоне или в отстое.
Тормозное усилие образуется в следствии приложения силы человека к штурвалу вагона и передается через червячную передачу и рычажные системы на тормозные колодки.
Учитывая необратимость червячной передачи, данный узел надежно удерживает подвижной состав.
Устройство привода стояночного тормоза подвижного состава состоит из следующих элементов:
- штурвал стояночного тормоза
- червяк
- червячный сектор
- цапфа.
Изготавливается из стали: 20Л, 35Л
Вес сектора стояночного тормоза: 9 кг
В пунктах технического осмотра, в пунктах формирования поездов и перед отгрузкой должна проводиться проверка стояночных тормозов.
При осмотре проверяют исправность крепления штурвала стояночного тормоза, присутствие предохранительных устройств, плавность вращения червячной передачи, контакт всех тормозных колодок с колесами вагона.
Допустимый зазор между червяком и червячным сектором составляет не более 5 мм, в зацеплении должно находится не менее трех зубьев червячного сектора, искривление вала не допускается. Частыми причинами выхода из строя стояночного тормоза вагона являются: искривление (или излом) червяка, искривление тяг, отсутствие штурвала стояночного тормоза, креплений и шплинтов.
Вес привода стояночного тормоза: 22 кг. без штурвала, 27 кг со штурвалом
Габаритные размеры:
длинна Max 1050 мм (зависит от длины вала)
ширина: 300 мм
высота: 400 мм.
Изготавливается по ОСТ: 24. 290..01 - 78
Основные взаимозаменяемые чертежи:
Привод стояночного тормоза черт. 532. 41. 020 - 0
Привод стояночного тормоза черт. 5722 - 07. 03. 02. 000
Привод стояночного тормоза черт. 757. 41. 050 - 1сб
Привод стояночного тормоза черт. 1421. 08. 05. 00 сб
Привод стояночного тормоза черт. 904. 41. 050 - 0СБ
Привод стояночного тормоза черт. 340. 41. 81. 000 - 05
